工业雷达
应用—水流量测量
——RFM2480雷达流量计是一款利用雷达测量水流速度,水流液位,结合积分模型换算水流流量的探测仪器。主要应用于江河、城市雨污水管网、水库闸口、灌溉渠道等明渠水位流速测量。该产品可全天候实时有效地监控水位流速流量变化状态,为监测单位提供准确的流量信息。
基于混合频段雷达进行非接触式测量流速,液位,流量同时输出互不干扰,维护少、不受泥沙等影响; |
IP68防水设计,内部灌胶,适用各种野外环境,适用于各种污水管网浸泡场景 |
集成防反接,防雷、过电压,保护功能; |
支持Modbus协议,方便接入系统; |

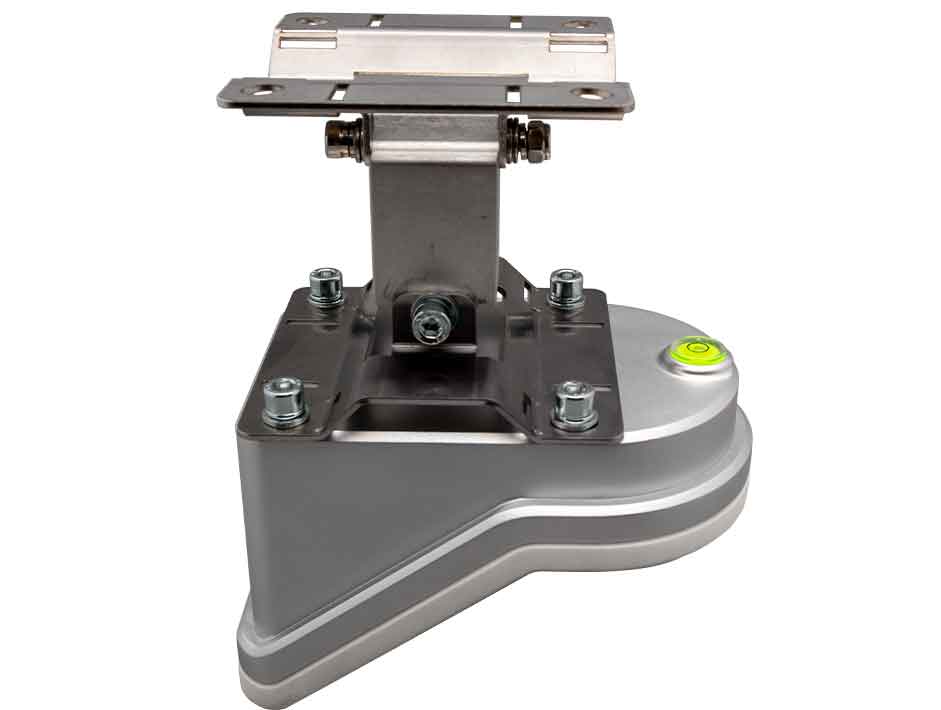

外观小巧紧凑,自带水平气泡用于安装调整; |
支持手机蓝牙调试,方便现场人员维护工作; |
测速范围 |
0.1 m/s ~10m/s |
测速精度 |
±0.01m/s |
测速俯仰角 |
0°~80° |
测速天线波束角度 |
12°×25° |
测距精度 |
±1mm |
测距盲区 |
8cm |
测距最大量程 |
30m |
测距天线波束角度 |
6° |
雷达距水面最大距离 |
30m |
供电范围 |
9~30VDC |
工作温度 |
-20~70℃ |
防护等级 |
IP68 |
工作电流 |
工作电流25ma@24V |
通讯接口 |
Rs485(波特率)、蓝牙 |
通讯协议 |
Modbus |
外壳材质 |
铝合金,PBT |
尺寸(mm) |
155×79×94 |

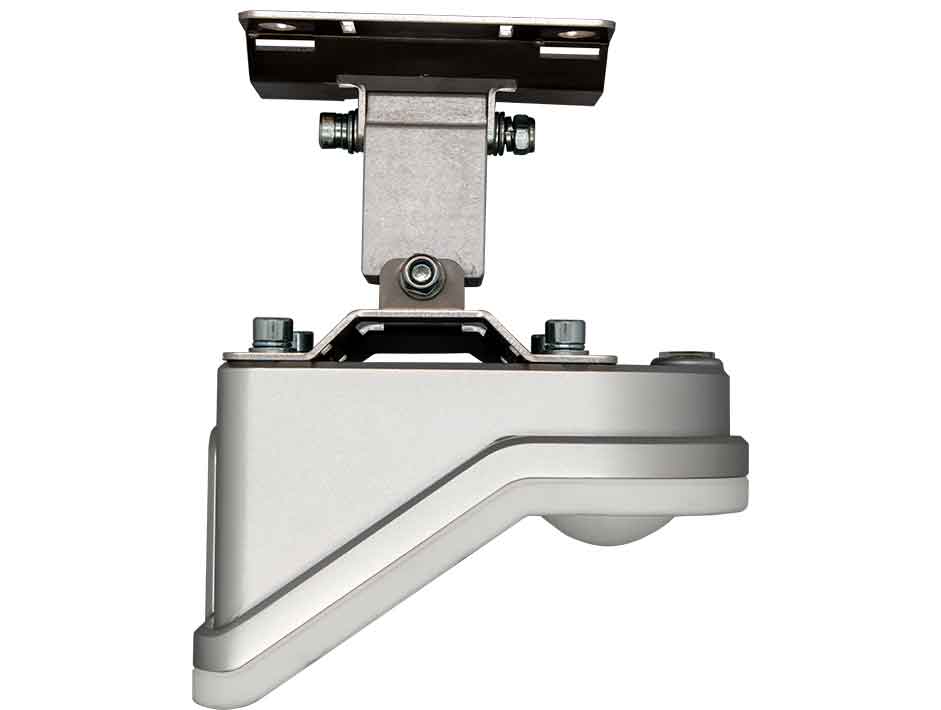

安装方式 |
支架 |
地下管道安装 |
堤坝安装 |
桥梁安装 |
