工业雷达
应用—水位测量

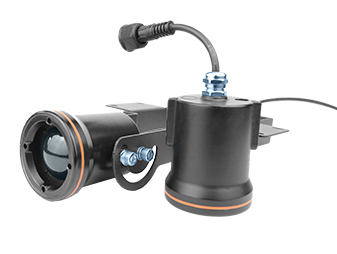

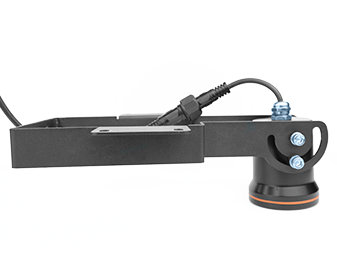

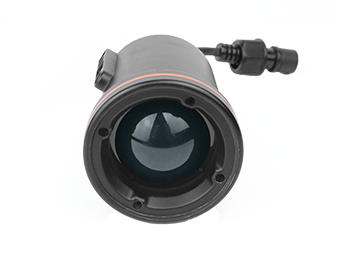

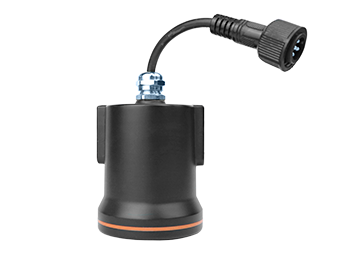

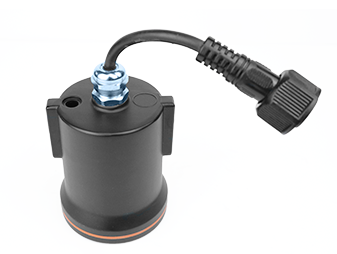

—— LM784x系列水位计是工作在76～81GHz的调频连续波(FMCW)雷达水位计。产品主要用于河流、湖泊水位、农渠灌溉水位、山洪预警、城市管网窨井水位、城市内涝水位及各类水库蓄水池监测；自研毫米波芯片，高精度、大量程；小盲区、低功耗，设备运行更稳定可靠；支持蓝牙调参、更好的电磁防护和IP防护等级适应更加复杂多变的工作环境。
| 自研80GHz毫米波雷达芯片、模组；自主可控更稳定更安心； |
|
新款雷达具有更高的防护等级及易用性：防雷等级2000V、IP68防护、蓝牙调参无惧复杂工况； |
|
测量带宽更大5GHz，测量更精准; 获得水利部测试中心一级精度认证； |
|
不受外界气候、环境等因素影响如温湿度、气雾、小型漂浮物、金属人梯、杂草等，独有算法自动过滤； |
|
采用76~81GHz调频连续波（FMCW）雷达技术，数据更精确；提高抗干扰能力，能够有效穿透水面杂草，对波浪、湍流液面有效测量； |
|
波束角小仅有6°，更小测量面，对于城市井下的复杂测量环境能够稳定监控； |
|
更小盲区：量程30m为8cm，量程15m为0~5cm，更低功耗：平均8~10mA |
|
被测介质 |
水/泥/雪信号 |
|
信号传输 |
RS485，Modbus协议/蓝牙调参/TTL |
|
外壳材质 |
铝合金 |
|
波束角 |
6° |
|
测量精度 |
±1 mm |
|
防护等级 |
IP 68 |
|
量程 |
0.1～15m/30m/60m/120m |
|
频率范围 |
80GHz |
|
供电电源 |
9～36VDC，建议12V |
|
防雷等级 |
2KV |
| 设备重量 | 230g |
|
河流、湖泊水位监测 |
城市管网窨井水位监测 |
山洪预警 |
水库蓄水池水位监测 |
